نصائح عامه عند استخدام الرسومات البيانيه، اسفل هذه التغريده
ملخص ما قرأته من كتاب:
Storytelling with data
by Cole Nussbaumer Knaflic
#الإحصاء #علم_البيانات #إضاءة_إحصائية
#SaudiViz #DataViz
ملخص ما قرأته من كتاب:
Storytelling with data
by Cole Nussbaumer Knaflic
#الإحصاء #علم_البيانات #إضاءة_إحصائية
#SaudiViz #DataViz
١) ابتعد عن استخدام الدائره البيانيه pie chart واستبدلها بالأعمده البيانيه bar chart.
بصريا، في الدائره البيانيه، لا يمكن تحديد أي الفئات اكبر من الأخرى اذا كانت القيم للفئات متقاربه، ولا يمكن تقدير الفرق الكمي بين الفئات بدقه.
بصريا، في الدائره البيانيه، لا يمكن تحديد أي الفئات اكبر من الأخرى اذا كانت القيم للفئات متقاربه، ولا يمكن تقدير الفرق الكمي بين الفئات بدقه.

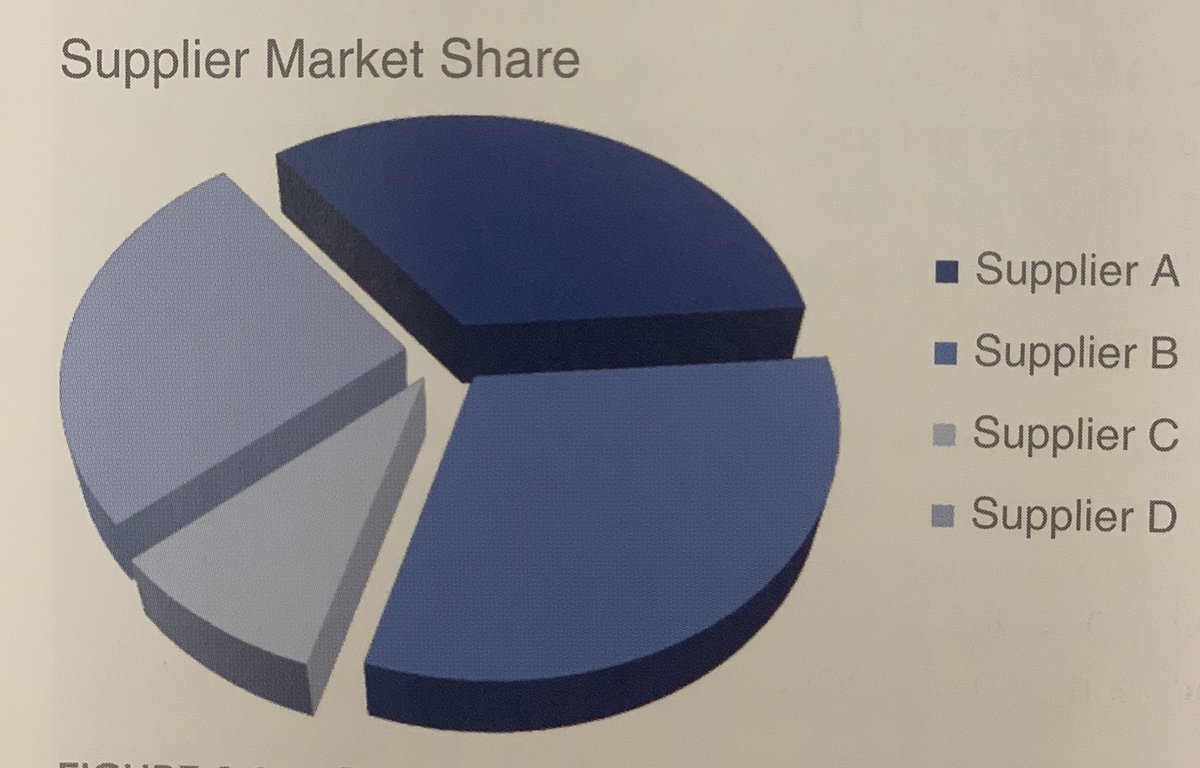

٢) ابتعد عن الرسم ثلاثي الابعاد 3D
التضليل في ايصال المعلومه بشكل صحيح. فلو نظرنا للرسمه الأولى (بدون اظهار النسب)، اعتقدنا أن قطاع Supplier B أكبر من Supplier A، وفي الصوره الثانيه اتضح العكس.
السبب لأن قطاع Supplier A يظهر ابعد وبالتالي أصغر من حجمه الطبيعي
التضليل في ايصال المعلومه بشكل صحيح. فلو نظرنا للرسمه الأولى (بدون اظهار النسب)، اعتقدنا أن قطاع Supplier B أكبر من Supplier A، وفي الصوره الثانيه اتضح العكس.
السبب لأن قطاع Supplier A يظهر ابعد وبالتالي أصغر من حجمه الطبيعي

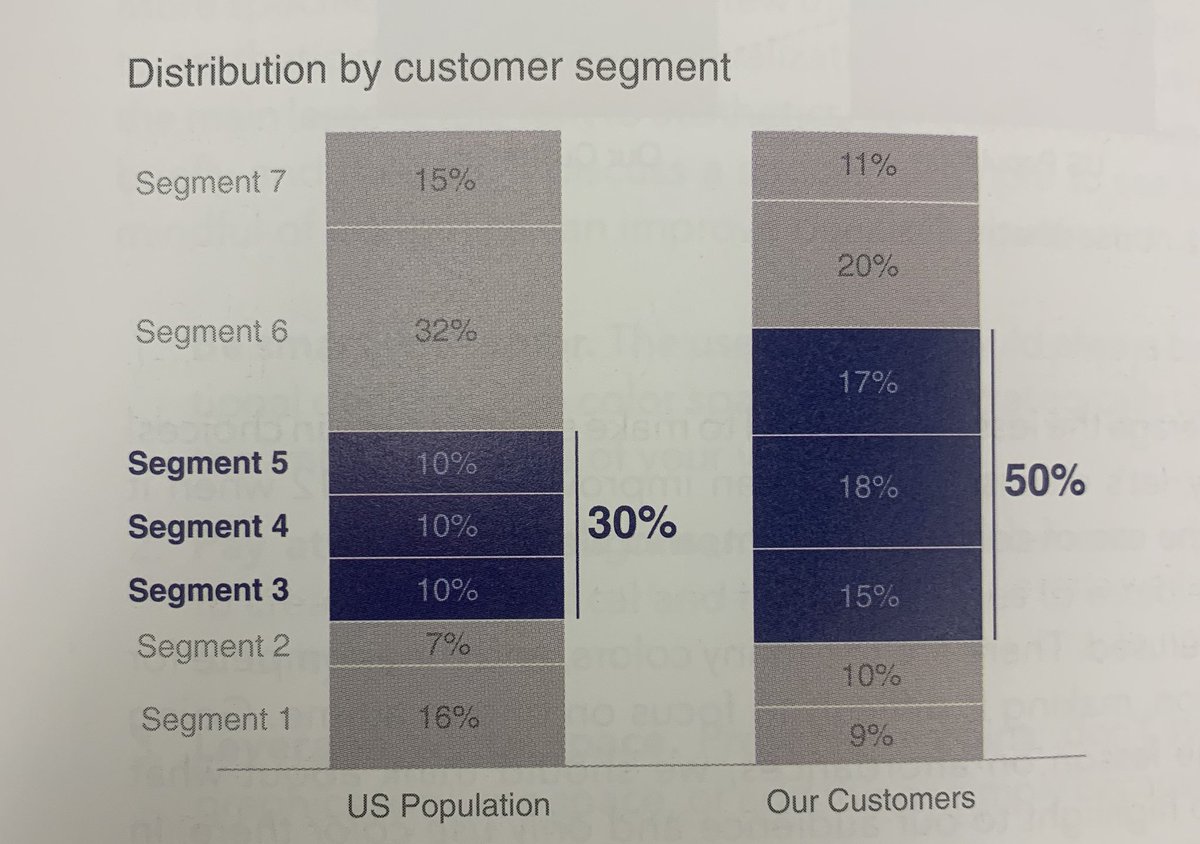

٣) لا تسخدم الألوان كيفما اتفق، وإنما سخر الألوان لتوصيل الرساله وللفت انتباه الجمهور لأمر معين.
٤) قم بايصال المعلومه من خلال الرسم البياني بشكل صحيح (لا للتلاعب والتضليل)

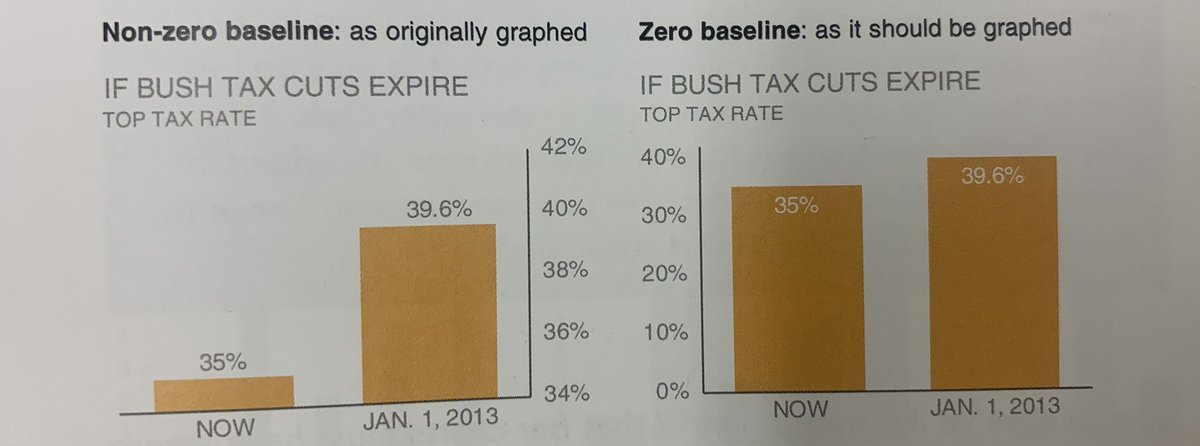

عند استخدام الأعمده البيانيه bar chart، يجب أن يبدأ المحور الرأسي من الصفر، لكي تظهر أطوال الأعمده بشكل صحيح وبالتالي نستطيع المقارنه بين الفئات من خلال أطوال الأعمده.
عند استخدام الأعمده البيانيه bar chart، يجب أن يبدأ المحور الرأسي من الصفر، لكي تظهر أطوال الأعمده بشكل صحيح وبالتالي نستطيع المقارنه بين الفئات من خلال أطوال الأعمده.
٥) اختر الرسم المناسب حسب طبيعة البيانات وحسب سهولة ايصال المعلومه.

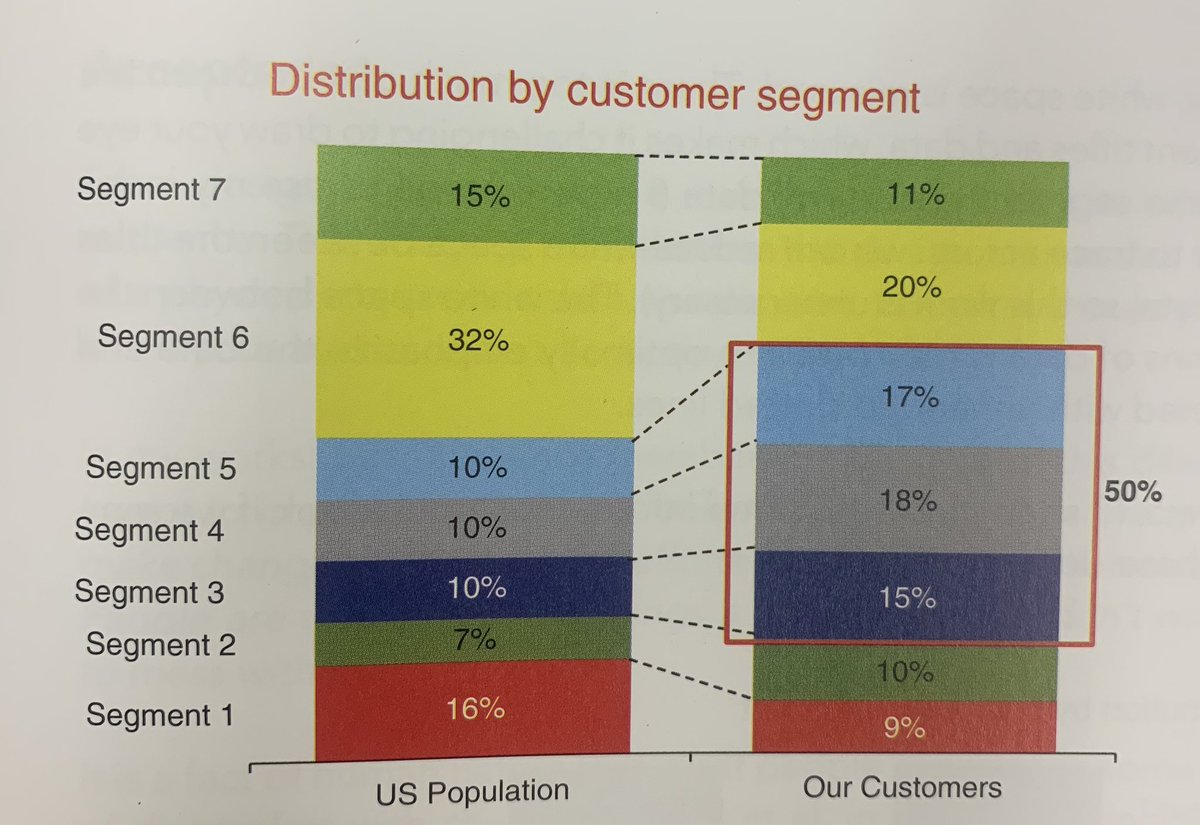

نسبة الحبر الى البيانات The data-to-ink ratio
كلما زادت هذه النسبة، دل ذلك على جودة ووضوع الرسم البياني.
وتمثل هذه النسبة الحبر المسخر للبيانات فقط، اي ازالة اي حبر لا يضيف اي معلومة من خلال الرسم لانها تشتت الانتباه.
(لاحظ كيف تمت زيادة هذه النسبة باستخدام الالوان بشكل صحيح)
كلما زادت هذه النسبة، دل ذلك على جودة ووضوع الرسم البياني.
وتمثل هذه النسبة الحبر المسخر للبيانات فقط، اي ازالة اي حبر لا يضيف اي معلومة من خلال الرسم لانها تشتت الانتباه.
(لاحظ كيف تمت زيادة هذه النسبة باستخدام الالوان بشكل صحيح)
كيف تحسن الدائرة البيانية؟
How to improve pie chart?
كما تم ذكره سابقاً، البعد عن استخدام الدائرة البيانية أو الرسم البياني ثلاثي الأبعاد، والتخلص من أي اظافات لا تخدم الرسم البياني (مثل الخلفية الملونة)
Avoid using pie chart, 3D charts, and declutter your data viz
How to improve pie chart?
كما تم ذكره سابقاً، البعد عن استخدام الدائرة البيانية أو الرسم البياني ثلاثي الأبعاد، والتخلص من أي اظافات لا تخدم الرسم البياني (مثل الخلفية الملونة)
Avoid using pie chart, 3D charts, and declutter your data viz
اضاءات رائعه من الدكتور حمود الدوسري حول الرسومات البيانيه
عند مشاهدة الرسم البياني، لا تركز على الخطوط والمنحنيات فقط:
١)انتبه لتسميات المحاور الافقيه والرأسيه
٢) الارقام
٣) مقاييس المحاور
٤) المحتوى context
٥) الالوان
واسأل نفسك، ما هي الرساله المراد ايصالها.
فيديو مترجم يعرض بعض طرق التضليل في الرسم البياني:
youtu.be
١)انتبه لتسميات المحاور الافقيه والرأسيه
٢) الارقام
٣) مقاييس المحاور
٤) المحتوى context
٥) الالوان
واسأل نفسك، ما هي الرساله المراد ايصالها.
فيديو مترجم يعرض بعض طرق التضليل في الرسم البياني:
youtu.be

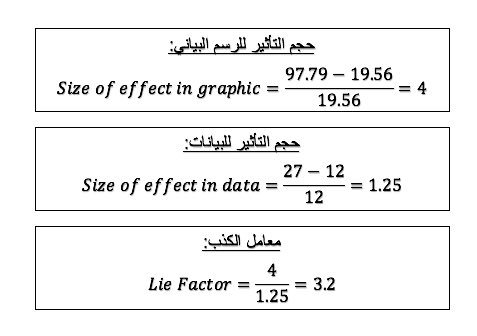

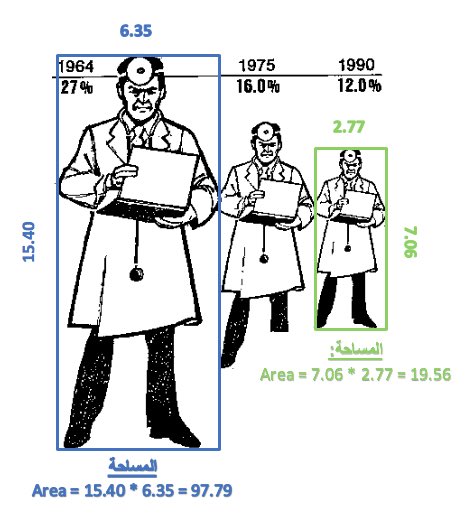

عامل الكذب Lie Factor، هو مؤشر يقيس مدى عدم صحة تمثيل البيانات من ناحية القياسات على الرسم البياني
طريقة قياسه مع المثال في الصور (حيث تم رسم مستطيلات وحساب المساحة لقياس حجم تأثير الرسم)
فإذا كان العامل اكبر من 1.05 او اقل من 0.95، فهذه دلاله على التضليل.
Edward Tufte (2001)
طريقة قياسه مع المثال في الصور (حيث تم رسم مستطيلات وحساب المساحة لقياس حجم تأثير الرسم)
فإذا كان العامل اكبر من 1.05 او اقل من 0.95، فهذه دلاله على التضليل.
Edward Tufte (2001)
شرح مترجم بالعربي من موقع udacity
youtu.be
youtu.be

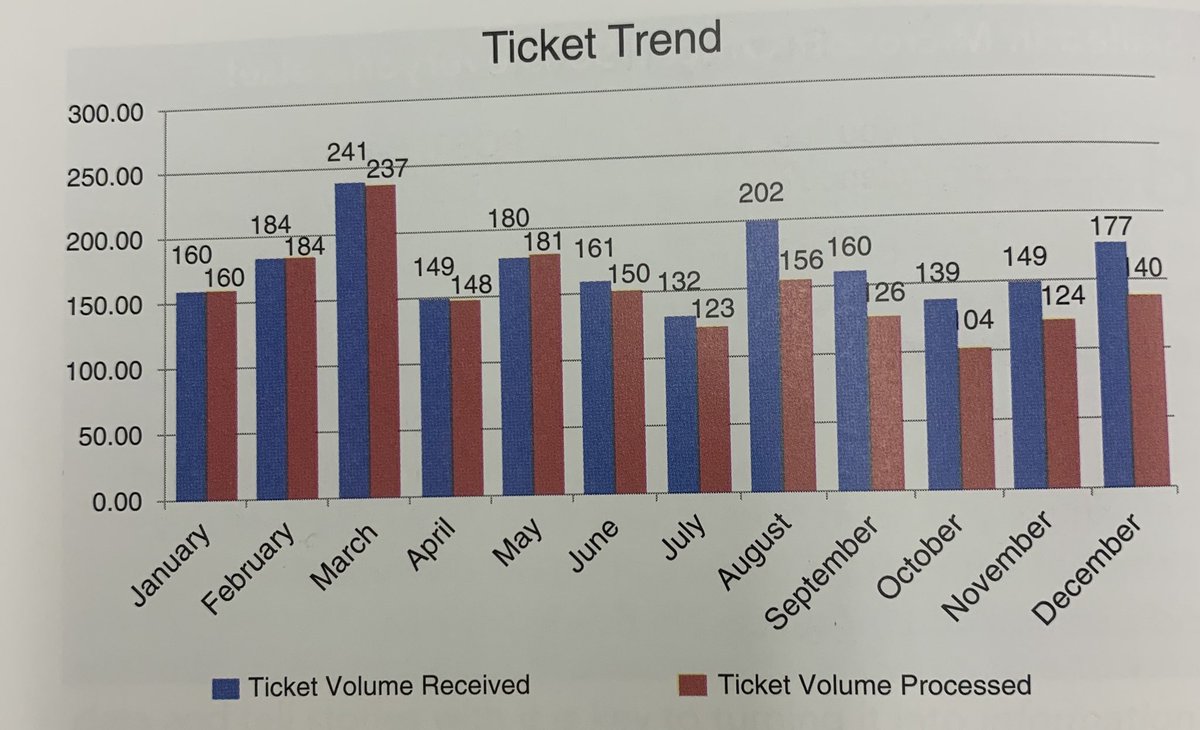

قبل اختيار الرسم، اسأل نفسك: ما هو الهدف المراد ايصاله للجمهور؟ وبناء عليه اختر الرسم المناسب
في المثال السابق: تم اختيار الاعمده البيانيه المزدوجه، فالرساله هنا للمقارنه بين متغيرين داخل كل سنه، وكأنها عدة رسومات وليست رسمة واحده. ( مدى التغير خلال الزمن غير واضح هنا)
لكن في حال كان المراد توضيح مدى التغير خلال الزمن + المقارنه، فالأنسب بالتأكيد الخط البياني
لكن في حال كان المراد توضيح مدى التغير خلال الزمن + المقارنه، فالأنسب بالتأكيد الخط البياني
صورة تساعد في اختيار الرسم البياني المناسب

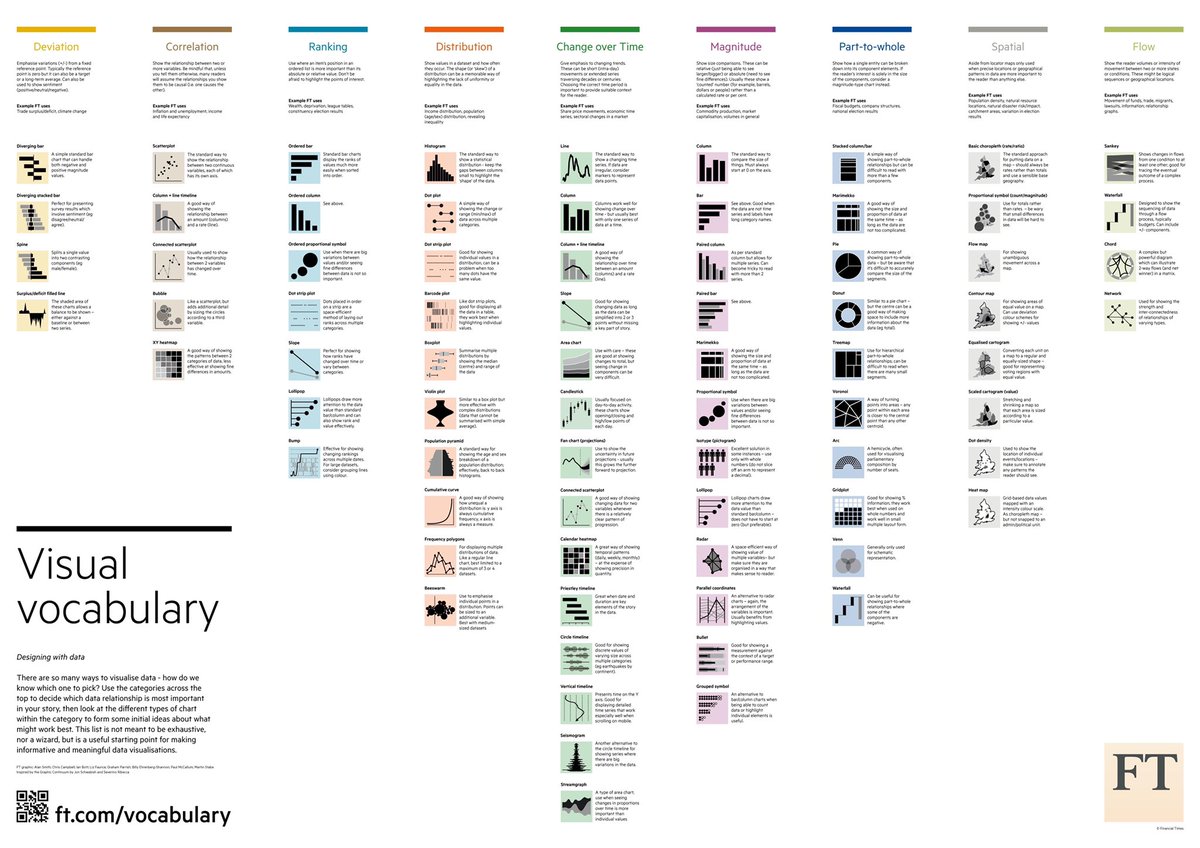

صورة اخرى رائعة توضح اختيار الرسم البياني المناسب
الصورة بشكل اوضح على الرابط:
raw.githubusercontent.com
الصورة بشكل اوضح على الرابط:
raw.githubusercontent.com
مشاكل الدائرة البيانية pie chart تظهر في الحالات التالية:
١) عندما تكون الفئات كثيرة.
٢) الاختلافات البسيطة بين الفئات.
٣) سوء استخدام الالوان.
٤) المقارنة بين اكثر من دائرة بيانية.
وبالتالي، ينصح بعدم استخدام الدائرة البيانية لان هنالك بدائل اكثر كفاءة
r-bloggers.com
١) عندما تكون الفئات كثيرة.
٢) الاختلافات البسيطة بين الفئات.
٣) سوء استخدام الالوان.
٤) المقارنة بين اكثر من دائرة بيانية.
وبالتالي، ينصح بعدم استخدام الدائرة البيانية لان هنالك بدائل اكثر كفاءة
r-bloggers.com

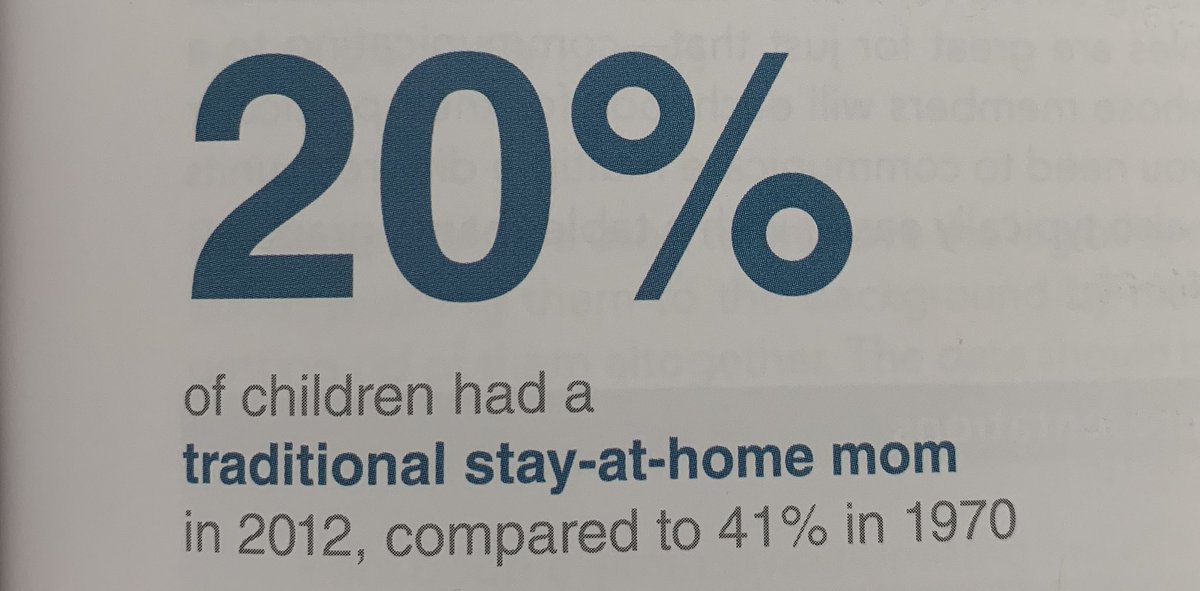

تمثيل الفئات القليله (مثلا فئتين) يتم عن طريق جمله أو نص بسيط simple text يمكن تصويره، وليس في جدول أو رسم بياني.

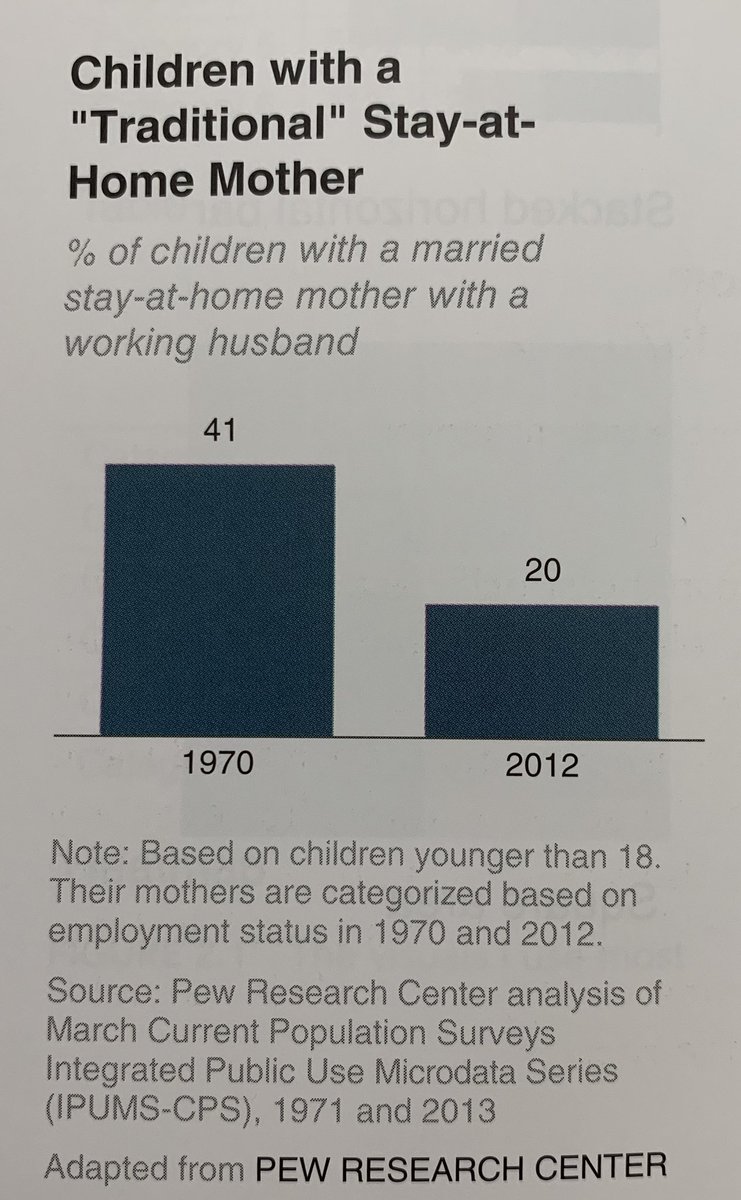

هنا مثال على عرض فئتين في رسم بياني (الصوره الأولى) وكذلك عرضها في شكل نص بسيط (الصورة الثانيه) وهي الأصح
نسبة الأطفال من أمهات ربات منزل في الاعوام ١٩٧٠ و ٢٠١٢:
هنا مثال على عرض فئتين في رسم بياني (الصوره الأولى) وكذلك عرضها في شكل نص بسيط (الصورة الثانيه) وهي الأصح
نسبة الأطفال من أمهات ربات منزل في الاعوام ١٩٧٠ و ٢٠١٢:
الهرم السكاني هو رسم بياني يعرض توزيع السكان حسب أعمارهم وفئاتهم (ذكور واناث)
يساهم هذا الرسم في التخطيط واتخاذ القرارات المستقبليه ورسم السياسات العامه المتعلقه بالدول
فيديو يوضح استخدامات الهرم السكاني:
youtu.be
يساهم هذا الرسم في التخطيط واتخاذ القرارات المستقبليه ورسم السياسات العامه المتعلقه بالدول
فيديو يوضح استخدامات الهرم السكاني:
youtu.be

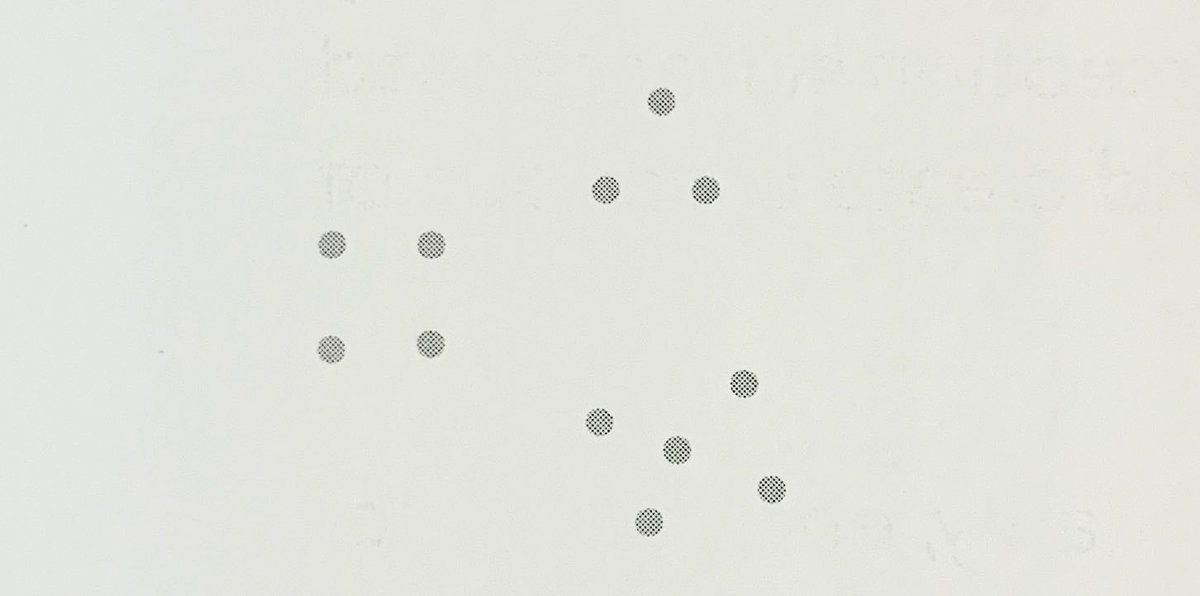

عند مشاهدة الشكل التالي، فمن الطبيعي أن نرى النقاط على هيئة ثلاث مجموعات مختلفة بسبب قربها النسبي من بعضها البعض
يمكن الاستفادة من هذه الطريقة عند عرض الجداول، وذلك من أجل لفت انتباه الجمهور للإتجاه المناسب عندة قراءة الجداول

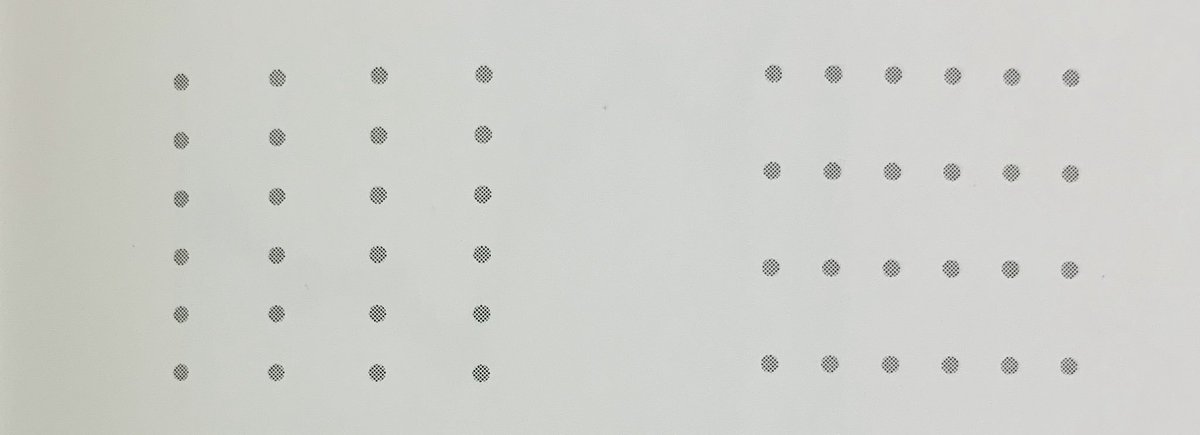

الشكل اليسار: سيتم من خلاله قراءة الجدول بإتجاه الأعمده (من الأعلى إلى الأسفل)
الشكل اليمين: سيتم من خلاله قراءة الجدول بإتجاه الصفوف (من اليمين إلى اليسار)
الشكل اليسار: سيتم من خلاله قراءة الجدول بإتجاه الأعمده (من الأعلى إلى الأسفل)
الشكل اليمين: سيتم من خلاله قراءة الجدول بإتجاه الصفوف (من اليمين إلى اليسار)

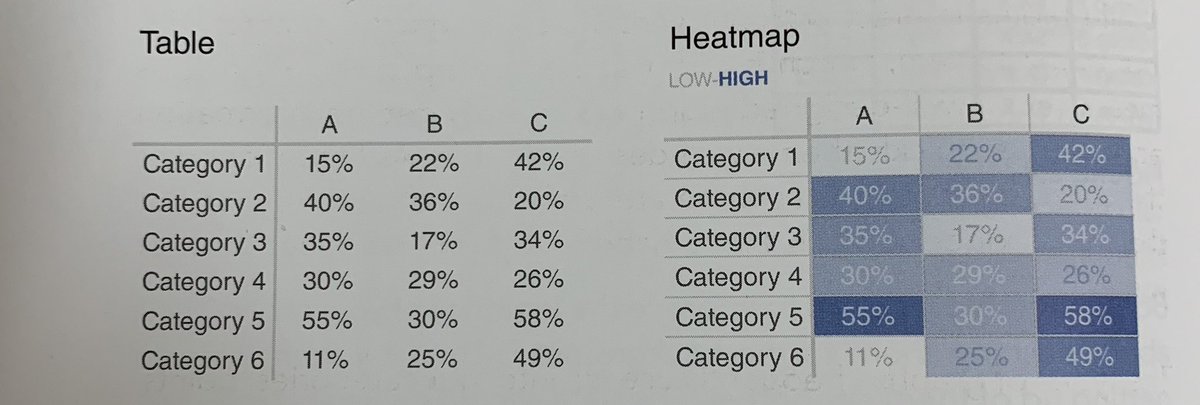

تساعد الجداول على تنظيم البيانات وتعطي تفاصيل أكثر من الرسومات
لكن عند عرضها على الجمهور، يتشتت انتباههم عن المتحدث، باحثين عن تفاصيل معينه
الحل التصوير البصري للجداول من خلال استخدام التمثيل الحراري Heatmap. حيث يتم ادراج التفاصيل وفي نفس الوقت مساعدة الجمهور على التركيز
لكن عند عرضها على الجمهور، يتشتت انتباههم عن المتحدث، باحثين عن تفاصيل معينه
الحل التصوير البصري للجداول من خلال استخدام التمثيل الحراري Heatmap. حيث يتم ادراج التفاصيل وفي نفس الوقت مساعدة الجمهور على التركيز
شكرا لكم
