وش تعرفون عن Overhead line Fault Passage Indicator
شاركونا تحت هذه التغريدة , راح احط لكم الجواب على الغد بإذن الله 👍🏾

المعذرة على التأخير
ما هو fault passage indicator
(المثال المطروح من شركة SEL)
هو جهاز يساعد في توجيه موظفي خدمات الشبكات الكهربائية الى الجزء المتعطل من خطوط الهواء. هذا الجهاز لديه المميزات الاتية:

1.يعطي دلالة على وجود العطل من خلال لمبات LED ويفرق بين العطل الدائم والعطل المؤقت من ناحية لون الضوء أيضا.
2.تغيير اعدادات تيار الخطأ ذاتيا واعتمادا على قيمة تيار الحمل.

3.رفع موثوقية الشبكة بواسطة مساعدة فرق الصيانة لتحديد مكان العطل وعزله لأعمال الصيانة. وهذه الطريقة اكثر جدوى من الطرق التقليدية على سبيل المثال ارسال دورية فحص لكامل الخط.
4.تقليل تكاليف التشغيل والصيانة المستهلكة ناتجة عن انقطاع التيار الكهربائي.

5.المحافظة على الإيرادات لمقدم الخدمة الكهربائية.

فلنفترض حالتين :
بدون هذا الجهاز :
سيكون هناك انقطاع للتيار الكهربائي و من الممكن تحديدها بالحماية المسافية ولكن لن يتم تحديدها بشكل مباشر بسبب احتمالية وجود الخطأ في مكان اخر كما في الصورة.
بوجود الجهاز:
سيعطي دلالة بصرية على وجود العطل والمشار اليها بالاحمر كما في الصورة.

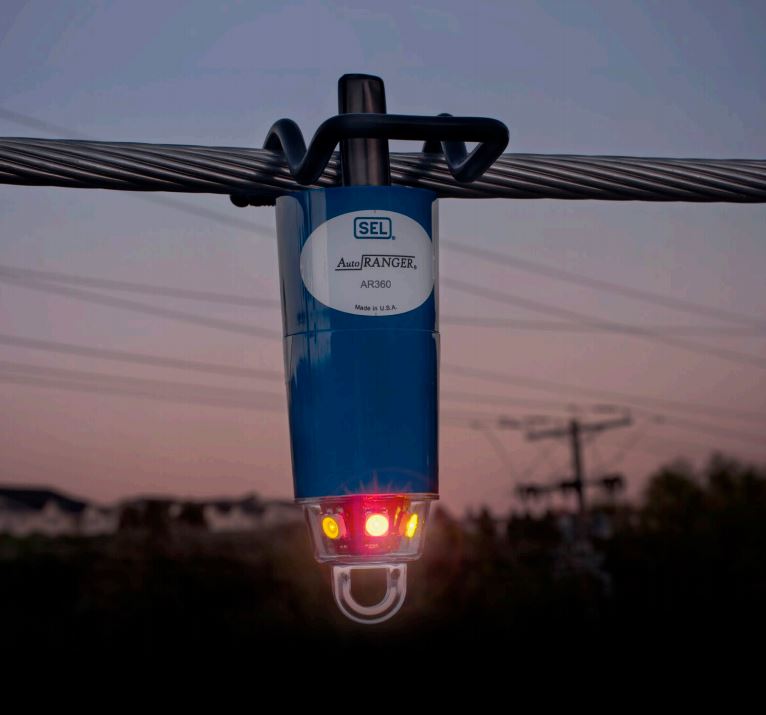

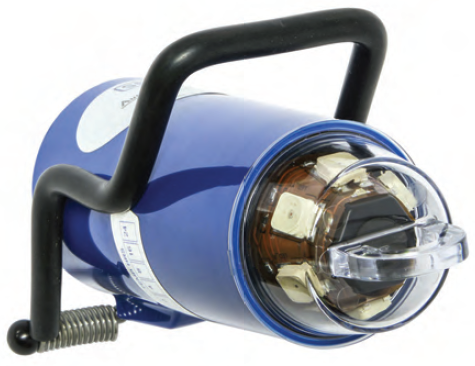

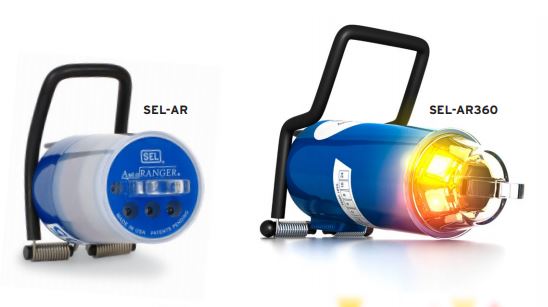

شكل الجهاز موضح في هذه الصور (معلق على خط الهواء)

هذا الجهاز يتكون من ثلاث حساسات:

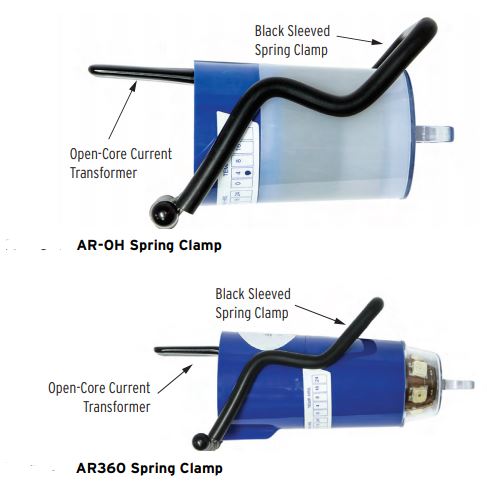

حساس التيار: يكون بواسطة محول تيار ذو القلب المفتوح
حساس الجهد: يكون عن طريق الحامل الأسود الموجود في الصورة , قياس الجهد يتم عن طريق التلامس بين الحامل وخط الهواء.

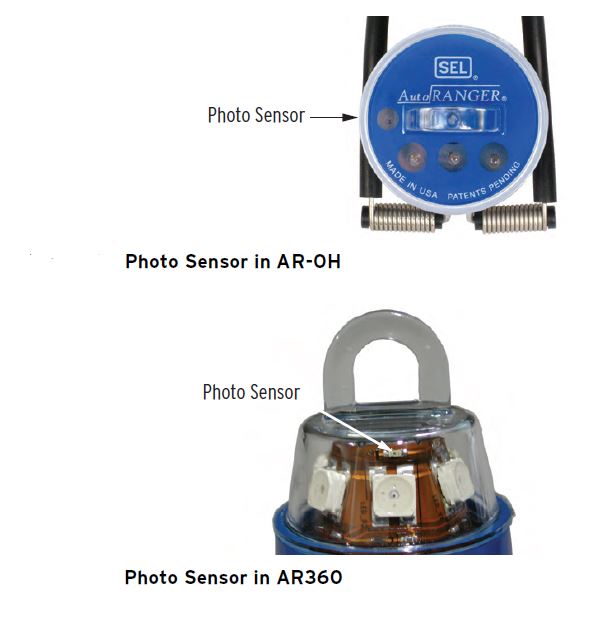

حساس الضوء: يستكشف الضوء لكي لوضع اعدادات لمبات LED للوضع النهاري او الليلي.
