How to Design and Calculate a Ramp?
كيف تصمم و تحسب للمنحدر ؟
الكاتب Fabian Dejtiar
المترجم للإنجليزيه Marina Gosselin
المقال من Archdaily
ترجمة المقال رقم (108)
How to Design and Calculate a Ramp?
كيف تصمم و تحسب للمنحدر ؟
الكاتب Fabian Dejtiar
المترجم للإنجليزيه Marina Gosselin
المقال من Archdaily
- إلى أي مدى يمكن تعديل ميل المنحدر ؟
- كيف نحدد عرضه والمساحة اللازمة للحركه ؟
- ما هي الاعتبارات اللازمة بخصوص الدرابزين ؟
نراجع في هذا المقال بعض الحسابات وأمثلة التصميم لمنحدرات مختلفة.
- كيف نحدد عرضه والمساحة اللازمة للحركه ؟
- ما هي الاعتبارات اللازمة بخصوص الدرابزين ؟
نراجع في هذا المقال بعض الحسابات وأمثلة التصميم لمنحدرات مختلفة.
كيف يتم حساب ميل المنحدر ؟

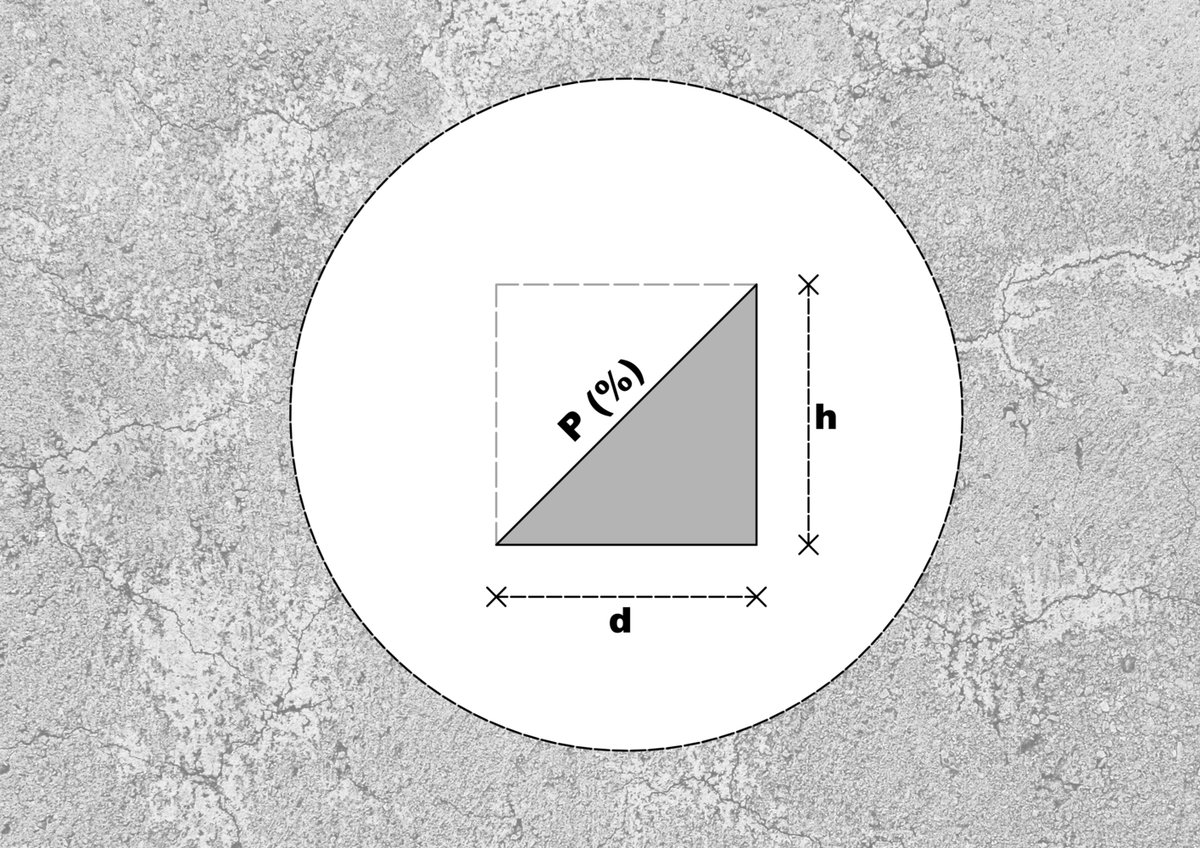

يمكن التعبير عن المنحدر كنسبة مئوية ناتجة عن النسبة بين الارتفاع المطلوب (h) وطول المستوى الأفقي (d) ، مضروبًا في 100.
يمكن التعبير عن المنحدر كنسبة مئوية ناتجة عن النسبة بين الارتفاع المطلوب (h) وطول المستوى الأفقي (d) ، مضروبًا في 100.
يتم التعبير عن المنحدر كنسبة مئوية = (d / h) × 100
من هذه المعادله ، يمكننا إيجاد القيم المجهولة لكل حد. مثال: منحدر حالي بارتفاع متر واحد ومسافة أفقية 10 أمتار ، يكون ميله 10٪.
من هذه المعادله ، يمكننا إيجاد القيم المجهولة لكل حد. مثال: منحدر حالي بارتفاع متر واحد ومسافة أفقية 10 أمتار ، يكون ميله 10٪.

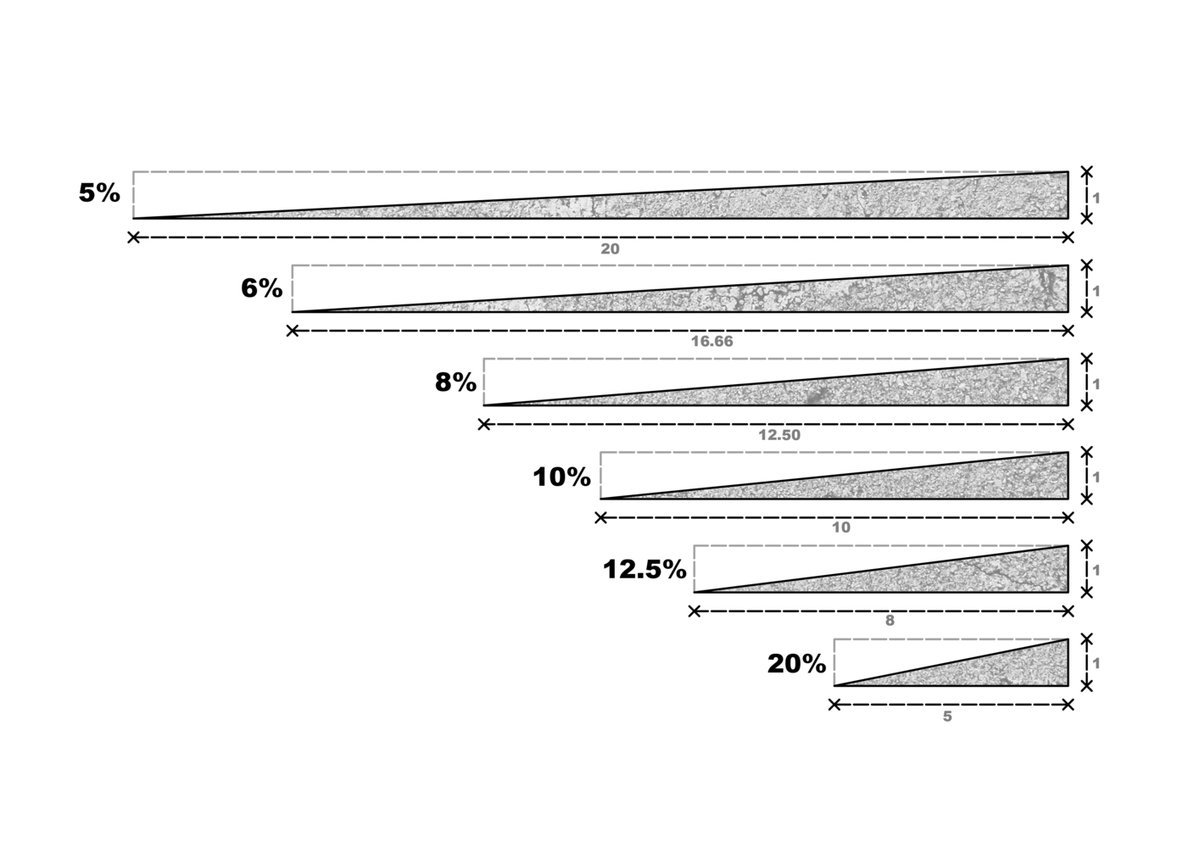

نلاحظ في الرسم السابق أن الإرتفاع واحد ولكن النسبه وامتداد المنحدر مختلف، وذلك لتفاوت الإشتراطات بحسب البلدات والمدن وكذلك بحسب وظيفة المنحدر.
مثلا في أمريكا اللاتينية:
استخدام منحدر يتراوح بين 12 و 10٪ فقط على ارتفاعات صغيرة جدا ، مثل 20 سم.
استخدام منحدر يتراوح بين 12 و 10٪ فقط على ارتفاعات صغيرة جدا ، مثل 20 سم.
نظرا لأن الارتفاعات تتطلب جهدا أكبر، تبدأ المنحدرات في الانخفاض لتصل إلى القيم الموصى بها البالغة
8٪ للارتفاعات التي تصل إلى 50 سم
6٪ لارتفاعات تصل إلى 100 سم
5٪ لارتفاعات تصل إلى 150 سم
4٪ للمنحدرات التي يستخدمها كبار السن
8٪ للارتفاعات التي تصل إلى 50 سم
6٪ لارتفاعات تصل إلى 100 سم
5٪ لارتفاعات تصل إلى 150 سم
4٪ للمنحدرات التي يستخدمها كبار السن
بالنسبة لطول المنحدر:
- للمسافات القصيرة - حتى 1.5 متر - يجب أن يكون المنحدر أقل من 12٪.
- للمسافات التي تصل إلى 3 أمتار ، يجب أن تكون أقل من 10٪.
- للمسافات التي تصل إلى 9 أمتار ، يجب أن تكون أقل من 8٪ ، مع مراعاة دائمًا الاعتبارات المذكورة أعلاه فيما يتعلق بالارتفاع.
- للمسافات القصيرة - حتى 1.5 متر - يجب أن يكون المنحدر أقل من 12٪.
- للمسافات التي تصل إلى 3 أمتار ، يجب أن تكون أقل من 10٪.
- للمسافات التي تصل إلى 9 أمتار ، يجب أن تكون أقل من 8٪ ، مع مراعاة دائمًا الاعتبارات المذكورة أعلاه فيما يتعلق بالارتفاع.
الحد الأقصى للمنحدر بدون فاصل استراحه هو 9 م
مثال لطريقة الحساب الإرتفاع المراد الوصول له هو 54 سم
فتكون المعادله كالتالي
6 = (0.54m / d) x 100
d = 0.54m / 0.06
d = 9 meters
الجواب كما هو واضح 9 م
فتكون المعادله كالتالي
6 = (0.54m / d) x 100
d = 0.54m / 0.06
d = 9 meters
الجواب كما هو واضح 9 م
سأكمل المقال في الإسبوع القادم
ويتحدث عن
- شكل المنحدر
- المقابض الجانبيه للمنحدر
- عرض المنحدر
ويتحدث عن
- شكل المنحدر
- المقابض الجانبيه للمنحدر
- عرض المنحدر
- شكل المنحدر:
يجب أن تكون المنحدرات مستقيمة دائمًا، لأن المنحدرات المنحنية تجعل من الصعب على الشخص الذي يجلس على كرسي متحرك الحركة.
يجب أن يكون هناك مستوى أفقي بقطر 150 سم على الأقل وهو قياس يسمح بالدوران 360 درجة للكرسي المتحرك عند نقاط التوقف أو بداية المنحدر ونهايته.
يجب أن تكون المنحدرات مستقيمة دائمًا، لأن المنحدرات المنحنية تجعل من الصعب على الشخص الذي يجلس على كرسي متحرك الحركة.
يجب أن يكون هناك مستوى أفقي بقطر 150 سم على الأقل وهو قياس يسمح بالدوران 360 درجة للكرسي المتحرك عند نقاط التوقف أو بداية المنحدر ونهايته.
- المقابض الجانبية للمنحدر:
يجب أن تحتوي المنحدرات على درابزين مستمر - بدون انقطاع - بطولها بالكامل ، على كلا الجانبين ، وبارتفاعات مختلفة ، يتراوح بين 65-75 سم والآخر بين 90-100 سم.
يجب أن تحتوي المنحدرات على درابزين مستمر - بدون انقطاع - بطولها بالكامل ، على كلا الجانبين ، وبارتفاعات مختلفة ، يتراوح بين 65-75 سم والآخر بين 90-100 سم.
من الضروري أن تمتد الدرابزين في نهاياتها لأكثر من 30 سم حتى يتمكن أي شخص من الوصول إليها من المستوى الأفقي. يجب أن يتم بناؤها في مكان ثابت وبمواد ناعمة لا تتغير مع تغيرات درجات الحرارة
عرض المنحدر:
يجب أن لا يقل عن 120 سم حتى 150 سم
وفي بعض الأماكن العامه قد يكون أعرض من 180 سم وهذا النوع من المنحدرات يحتاج إلى أضافة درابزين بالمنتصف
يجب أن لا يقل عن 120 سم حتى 150 سم
وفي بعض الأماكن العامه قد يكون أعرض من 180 سم وهذا النوع من المنحدرات يحتاج إلى أضافة درابزين بالمنتصف
المواد التي يشكل بها المنحدر:
يجب أن تستخدم مواد تشطيب التي ينتج عنها سطح صلب غير قابل للانزلاق يمكن استخدامه في الظروف الجافة أو الرطبة.
في بداية ونهاية المنحدر ، يجب أن يكون السطح الأفقي رصيفًا ملموسًا ، بألوان مختلفة ليكون بمثابة تحذير للأشخاص ذوي القدرة البصرية المنخفضة.
يجب أن تستخدم مواد تشطيب التي ينتج عنها سطح صلب غير قابل للانزلاق يمكن استخدامه في الظروف الجافة أو الرطبة.
في بداية ونهاية المنحدر ، يجب أن يكون السطح الأفقي رصيفًا ملموسًا ، بألوان مختلفة ليكون بمثابة تحذير للأشخاص ذوي القدرة البصرية المنخفضة.
